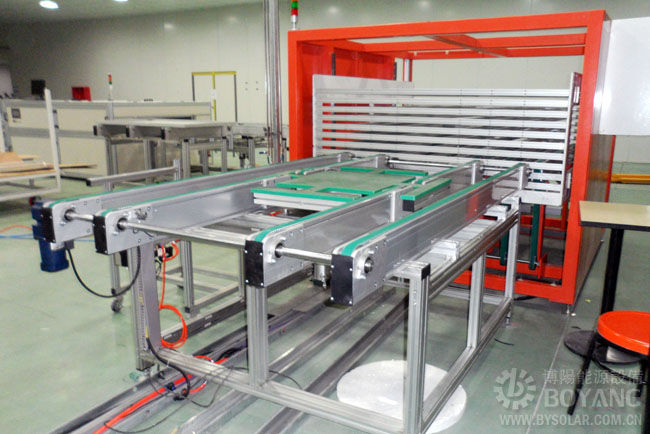

輸送機為頂升旋轉以橫向或縱向的鋪設輸送物料。由伸縮六方傳動軸通過萬向節直接與馬達相連，同步輪與導軌，導軌與直線滑軌機架等安裝調節與進料鋪設輸送機相同。

在該輸送機機架底部固定兩根鋁型材作為旋轉機構的底部支撐，在兩根鋁型材上固定一塊鐵板，在鋼板上裝有四個線性軸承和安裝一個汽缸，用浮動接頭使桿徑與上面的鋼板相聯，通過在上面鐵板底部固定四根導住與下面鐵板底部的四個線性軸承使之與它配合，通過汽缸實現升降運行。在上面鐵板上固定旋轉機構，通過馬達頭部安裝的齒輪與旋轉軸上安裝的齒輪使之通過齒輪來旋轉，在旋轉軸頂部安裝旋轉底盤，在底盤上安裝真空吸盤吸附，配真空泵。使物料通過吸附固定在吸盤，然后旋轉換向放在輸送機上。
